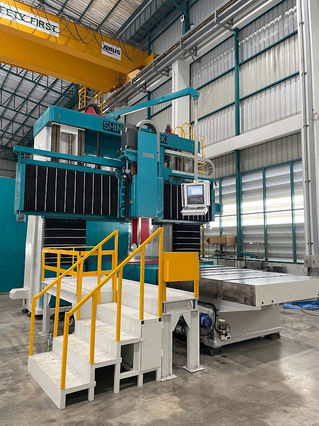

Shin nippon koki HF-4-PK  Machine
double column Shin nippon koki HF-4 PK.jpg

“Cost effective option for large and expensive machine”

       Completely revamped and rebuilt double column milling machine can save lot of money (~60%) if compare with new machine.

       This revamped machine come with new generation cnc control system (Siemens Sinumerik 828D), new servo motors and drives including all new electrical equipment help us to increase the machine performance and machine reliability. New machine functions with easy to operation help to improve the productivity.

     Machine has scraped/ground guideways, new ballscrews, completely new spindle,bearings, hydraulic and lubrication systems and alignment as per OEM test chart to improve accuracies as is new.

     We provide machine re-installation and commissioning at the site with immediately delivery and 1 year warranty.

     This machine suitable for heavy cutting or finish die cutting.

ダブルコラムCNCフライス盤

門型マシニングセンター「SNK HF-4 PK」

レトロフィットで割安に最新型の性能に

       CNC Designはオーストラリアに本社を 持つ、工作機械のレトロフィット及びオー バーホール専門のエンジニアリング会社。 同社がレトロフィットしたSNK製「HF-4 PK」は最新の機能を有し、新品購入に比べ 最大60%のコスト削減を実現する。

最新型の機械に刷新

性能と利便性が向上

        レトロフィットとは「Retroactive refit」を語 源にした技術用語で、既存の劣化した機械 を修理し、精度や機能を新品同様に復元す ることを指す。そのメリットは、使い慣れ たマシンを継続して使用でき、新規購 入に比べ圧倒的に費用を抑えられること にある。長年の使用による電気部品の 精度劣化、メーカーの部品供給終了と いった問題も、レトロフィットにより解決 する。タイ随一のCNCレトロフィット企業 であるCNC Designが再構築したダブ ルコラムCNCフライス盤「HF-4 PK」は、 最新鋭のCNC制御システム「Siemens Sinumerik 828D」を搭載。サーボモーター やドライブ、キャビネットの配線など電気シス テムを全て一新して性能を高め、新機能によ り操作性および生産性の向上を実現した。

     「HF-4 PK」はさらに、ガイドウェイの研削・ 削り取り、機械のレベリング・位置合わせ、 静水圧、潤滑システム、スピンドル、ブッシュ、 ベアリング、プーリー等を一新し、より高い精 度を実現している。  本機は金型部品加工などさまざまな産業 における金属やその他の部品の精密、高速、 重切削加工に適している。CNC Designのレ トロフィットは、使い込んだ機械をベースに改 造するため、新品よりメカ精度が安定する。 また、エネルギー消費効率の良い 部品に交換することで消費電力を 低減するほか、工期短縮、コスト削 減などのメリットも得られる。同社は機械の再 設置と試運転を現場で行う。専門チームによ るアフターサービスも万全で、即時配達と1 年間保証を提供している。

สเป็คเครื่องจักร

     Machine Name : Shin Nippon Koki

      Model : HF-4-PK

      Type : Double column milling machine

      Width Between Column : 2,800 mm.

      Table Size : 2,500 x 3,200 mm.

      Distance spindle to table : 1,500 mm.

      Travel of X Axis(Table) : 2,800 mm.

      Travel of Y Axis(Head) : 4,000 mm.

      Travel of Cross Rail : 1,600 mm.

      Travel of quill : 800 mm.

      Taper of spindle nose : BT50

      Spindle speed : 6,000-10,000 rpm. (Up on request)

      Rapid feed of axis X/Y : 10,000 mm/min.

      Jog feed rate : 5,000 mm.

      Machine weight : 55,000 kg.

Used double column Shin nippon koki machine.jpg

  ขาย !!!

เครื่องจักรเก่าพร้อมใช้งาน
ลดค่าใช้จ่าย และประหยัดต้นทุน

ปรับปรุงระบบ mechanical ใหม่ทั้งเครื่อง.

       เจียชุด Guideways /scraping, เปลี่ยน ballscrew & bearing, ทำระบบน้ำมันหล่อลื่น เป็นต้น

Double column used machine.jpg
Shin nippon koki machine retrofit.jpg
Re-built large double column Shin nippon koki machine.jpg

เปลี่ยนระบบไฟฟ้า & ระบบควบคุมใหม่.

       เปลี่ยนระบบ CNC control system, เซอร์โวมอเตอร์ & ไดรว์, เดินสายระบบไฟฟ้าใหม่ทั้งที่ตัวเครื่องจักร และตู้ไฟฟ้า

Shin nippon Siemens 828D.jpg

New Siemens 828D controller

New cabinet wiring.jpg

New Cabinet wiring
